Vòng bi chống quay ngược (Blackstop cam clutch)

Backstop clutch AL ALP

Thông tin sản phẩm

GIỚI THIỆU

Backstop clutch AL ALP

Tính năng

Loại AL, ALP là loại lăn tự do. Các đơn vị này là một phần của hệ thống mô-đun. Chúng được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 .. và yêu cầu bôi trơn bằng dầu. Các bộ phận này có thể được sử dụng trong các thiết kế cung cấp dầu bôi trơn và làm kín như trong ví dụ ở trang sau.

Các ổ trục không được ứng suất dọc trục. Thông thường, các loại AL, ALP được sử dụng với các nắp tiêu chuẩn được thiết kế để truyền mô-men xoắn, cung cấp dầu bôi trơn và làm kín. Thông thường những tấm bìa này được sử dụng theo cặp theo cách kết hợp được hiển thị trên các trang sau.

Cuộc đua bên ngoài của mô hình AL là đơn giản để tiếp nhận và căn giữa bất kỳ thành phần nào chán với dung sai H7. Trong trường hợp này, mô-men xoắn được truyền bằng bu lông thông qua tấm che.
Các loại AL, ALP giống hệt nhau ngoại trừ loại ALP có rãnh then trên đường kính ngoài để truyền mômen xoắn.

Hai con dấu giấy được giao với mỗi đơn vị để đặt giữa đường đua bên ngoài và các tấm bìa.

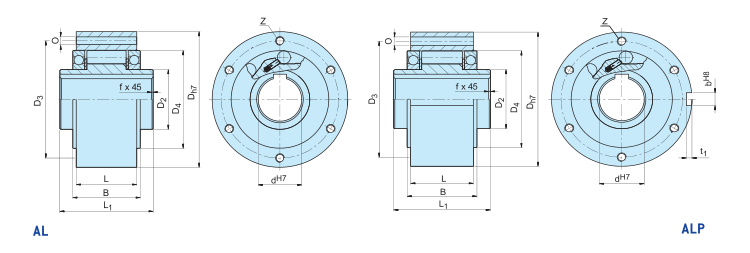

Type	Size	Overrunning speed		Number							Weight	Drag torque
AL ALP	d^H7	n_imax²⁾	n_amax³⁾	D_h7	D₂	z	L¹	L⁴⁾	B	t₁		T_R
	[mm]	[min-1]	[min-1]	[mm]	[mm]		[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	12	4000	7200	62	20	3	42	20.3	27	2.4	0.5	3.4
	15	3600	6500	68	25	3	52	30.3	34.1	2.9	0.8	4.1
	20	2700	5600	75	30	4	57	34.3	39.1	3.5	1	8
	25	2100	4500	90	40	6	60	37.3	42.1	4.1	1.5	14
	30	1700	4100	100	45	6	68	44.3	49.1	4.1	2.2	23
	35	1550	3800	110	50	6	74	48.3	54.1	4.7	3	60
	40	1150	3400	125	55	6	86	56.3	62.1	4.9	4.6	72
	45	1000	3200	130	60	8	86	56.3	62.1	5.5	4.7	140
	50	800	2800	150	70	8	92	63.3	69.1	5.5	7.2	180
	55	750	2650	160	75	8	104	67	73.1	6.2	8.6	190
	60	650	2450	170	80	10	114	78	84	6.8	10.5	240
	70	550	2150	190	90	10	134	95	103	7.4	13.5	320
	80	500	1900	210	105	10	144	100	108	8.5	18.2	330
	90	450	1700	230	120	10	158	115	125	8.7	28.5	650
	100	350	1450	270	140	10	182	120	131	9.9	42.5	830
	120	250	1250	310	160	12	202	140	152	11.1	65	1080
	150	200	980	400	200	12	246	180	196	12.3	138	1240
	200	150	750	520	260	18	326	240	265	15	315	3800
	250	120	620	610	320	20	396	300	330	15	512	6100
ALM	25	2100	2800	90	40	6	60	37.3	42.1	4.1	1.7	22
	30	1700	2500	100	45	6	68	44.3	49.1	4.1	2.5	37
	35	1550	2400	110	50	6	74	48.3	54.1	4.7	3.2	66

LƯU Ý

1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua bên trong vượt qua, các giá trị không có con dấu môi
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
4) Kích thước L bao gồm tối đa 50 kích thước mỗi
Con dấu giấy dày 0,25 mm được đặt trên cả hai mặt
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

MOUNTING EXAMPLE
